Componentes de um Diagrama de Casos de Uso

Oct 13, 2025 by recoveryshake.com 20 views

Construção de Diagramas de Casos de Uso: Um Guia Prático para Desenvolvedores

O diagrama de casos de uso é um ferramenta fundamental no desenvolvimento de software, pois permite que os desenvolvedores entendam as necessidades e comportamentos dos usuários. Normalmente, o diagrama de casos de uso é construído após o levantamento dos requisitos dos usuários, pois nesse momento os desenvolvedores possuem todas as informações necessárias para sua elaboração. Neste artigo, vamos explorar os componentes de um diagrama de casos de uso e fornecer dicas práticas para a sua construção.

O que é um Diagrama de Casos de Uso?

Um diagrama de casos de uso é uma representação visual dos requisitos de um sistema, mostrando como os usuários interagem com o sistema para alcançar seus objetivos. Ele é composto por casos de uso, que são descrições das tarefas que os usuários realizam para alcançar um objetivo específico. Os casos de uso são representados por um retângulo com uma seta que indica a direção da interação.

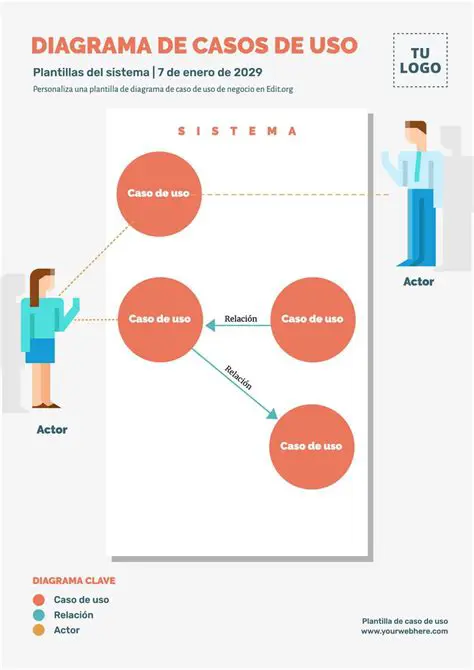

Componentes de um Diagrama de Casos de Uso

Um diagrama de casos de uso é composto por vários componentes, incluindo:

Casos de Uso

Um caso de uso é uma descrição das tarefas que os usuários realizam para alcançar um objetivo específico. Ele é representado por um retângulo com uma seta que indica a direção da interação. Os casos de uso devem ser claros, concisos e precisos, e devem incluir as seguintes informações:

Nome do caso de uso: um nome curto e descritivo do caso de uso.
Descrição do caso de uso: uma descrição detalhada do caso de uso.
Objetivo do caso de uso: o objetivo que o usuário está tentando alcançar.
Precondições: as condições que devem ser satisfeitas antes que o caso de uso possa ser executado.
Ações: as ações que o usuário realiza durante o caso de uso.
Resultados: os resultados que o usuário obtém ao final do caso de uso.

Ator

Um ator é uma entidade que interage com o sistema para alcançar um objetivo específico. Ele pode ser um usuário, um sistema ou outro componente do sistema. Os atores devem ser representados por um retângulo com uma seta que indica a direção da interação.

Extensão

Uma extensão é uma adição ou modificação de um caso de uso. Ela pode ser usada para adicionar novas funcionalidades ou para modificar as existentes. As extensões devem ser representadas por um retângulo com uma seta que indica a direção da interação.

Inclusão

Uma inclusão é uma parte de um caso de uso que é compartilhada com outro caso de uso. Ela pode ser usada para evitar a duplicação de código e para melhorar a manutenção do sistema. As inclusões devem ser representadas por um retângulo com uma seta que indica a direção da interação.

Dicas Práticas para a Construção de Diagramas de Casos de Uso

Aqui estão algumas dicas práticas para a construção de diagramas de casos de uso:

Entenda os requisitos dos usuários: antes de construir o diagrama de casos de uso, é importante entender os requisitos dos usuários. Isso pode ser feito através de entrevistas, questionários e outras técnicas de levantamento de requisitos.
Use um modelo de casos de uso: um modelo de casos de uso é uma estrutura que ajuda a organizar os casos de uso e a evitar a duplicação de código. Existem vários modelos de casos de uso disponíveis, incluindo o modelo de casos de uso de Jacobson e o modelo de casos de uso de Cockburn.
Use uma ferramenta de modelagem: uma ferramenta de modelagem é uma ferramenta que ajuda a criar e a manter o diagrama de casos de uso. Existem várias ferramentas de modelagem disponíveis, incluindo a UML (Unified Modeling Language) e a BPMN (Business Process Model and Notation).
Verifique a consistência: é importante verificar a consistência do diagrama de casos de uso para garantir que ele seja preciso e conciso.
Teste o diagrama de casos de uso: é importante testar o diagrama de casos de uso para garantir que ele seja funcional e eficaz.

Pergunta 1: O que é um diagrama de casos de uso?

Resposta: Um diagrama de casos de uso é uma representação visual dos requisitos de um sistema, mostrando como os usuários interagem com o sistema para alcançar seus objetivos. Ele é composto por casos de uso, que são descrições das tarefas que os usuários realizam para alcançar um objetivo específico.

Pergunta 2: Quais são os componentes de um diagrama de casos de uso?

Resposta: Os componentes de um diagrama de casos de uso incluem:

Casos de Uso: descrições das tarefas que os usuários realizam para alcançar um objetivo específico.
Ator: uma entidade que interage com o sistema para alcançar um objetivo específico.
Extensão: uma adição ou modificação de um caso de uso.
Inclusão: uma parte de um caso de uso que é compartilhada com outro caso de uso.

Pergunta 3: Como construir um diagrama de casos de uso?

Resposta: Para construir um diagrama de casos de uso, é importante:

Entender os requisitos dos usuários: antes de construir o diagrama de casos de uso, é importante entender os requisitos dos usuários.
Usar um modelo de casos de uso: um modelo de casos de uso é uma estrutura que ajuda a organizar os casos de uso e a evitar a duplicação de código.
Usar uma ferramenta de modelagem: uma ferramenta de modelagem é uma ferramenta que ajuda a criar e a manter o diagrama de casos de uso.
Verificar a consistência: é importante verificar a consistência do diagrama de casos de uso para garantir que ele seja preciso e conciso.
Testar o diagrama de casos de uso: é importante testar o diagrama de casos de uso para garantir que ele seja funcional e eficaz.

Pergunta 4: Por que é importante construir um diagrama de casos de uso?

Resposta: Construir um diagrama de casos de uso é importante porque:

Ajuda a entender os requisitos dos usuários: o diagrama de casos de uso ajuda a entender os requisitos dos usuários e a criar um sistema que atenda às suas necessidades.
Evita a duplicação de código: o diagrama de casos de uso ajuda a evitar a duplicação de código e a manter o sistema organizado.
Melhora a manutenção do sistema: o diagrama de casos de uso ajuda a melhorar a manutenção do sistema e a reduzir os custos de manutenção.

Pergunta 5: Quais são as ferramentas de modelagem mais comuns?

Resposta: As ferramentas de modelagem mais comuns incluem:

UML (Unified Modeling Language): uma linguagem de modelagem que ajuda a criar e a manter diagramas de casos de uso.
BPMN (Business Process Model and Notation): uma linguagem de modelagem que ajuda a criar e a manter diagramas de processos de negócios.
Ferramentas de modelagem gráfica: ferramentas que permitem criar e manter diagramas de casos de uso de forma gráfica.

Pergunta 6: Como verificar a consistência do diagrama de casos de uso?

Resposta: Para verificar a consistência do diagrama de casos de uso, é importante:

Verificar a clareza e a concisão: verificar se o diagrama de casos de uso é claro e conciso.
Verificar a precisão: verificar se o diagrama de casos de uso é preciso e não contém erros.
Verificar a consistência com os requisitos dos usuários: verificar se o diagrama de casos de uso está consistente com os requisitos dos usuários.

Pergunta 7: Como testar o diagrama de casos de uso?

Resposta: Para testar o diagrama de casos de uso, é importante:

Testar a funcionalidade: testar se o diagrama de casos de uso é funcional e eficaz.
Testar a consistência: testar se o diagrama de casos de uso está consistente com os requisitos dos usuários.
Testar a manutenção: testar se o diagrama de casos de uso é fácil de manter e atualizar.
